一、顯示部
行程範圍
X軸：16mm
Z軸：360(-200 ~ +160)μm
評估剖面 P、R、DF 、R-MOTIF、W-MOTIF
評價參數 Ra、Rc、Ry、Rz、Rq、Rt、Rmax、Rp、Rv、S、R3z、Rsk、Rku、Rpc、Rsm、Rz1max、HSC、RzJIS、Rppi、RΔa、RΔq、Rlr、Rmr、Rmr(c)、Rk、Rpk、Rvk、Mr1、Mr2、λa、λq、L0、Rpm、tp、Htp、R、Rx、AR、Wx、Wte、W、AW、Mr1、Mr2、A1、A2、Vo(可指定)
分析圖形 BAC負荷曲線、ADC振幅分佈圖
粗度規格 JIS'82、JIS'94、JIS'01、ISO'97、ANSI、VDA
顯示範圍 Ra、Rq: 0.01μm ~100μm
數位濾波器 2CR75(相位補償)、PC75、高斯Gaussian
截取長度 λc：0.08、0.25、0.8、2.5、8 mm
λs：2.5μm、8μm
樣本長度(L) 0.08、0.25、0.8 、2.5、8mm
樣 本 數 ×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×L(0.3~1.6mm, 間隔0.01mm)
解 析 度 0.02 / 360μm
0.006 / 100μm
0.002 / 25μm
結果顯示 單筆參數結果、4筆參數結果、單筆參數併輪廓、同參數之近10筆結果
列 印 機 熱感紙(列印寬度: 48mm)
列印內容量 測條件、計算結果、合格判定、量測曲線、環境設定、每一樣本長度之計算結果
統計製程 最大值、最小值、16%規則、平均值、標準偏移(1σ、2σ、3σ)
量測條件 可儲存10種量測條件
顯示螢幕 觸控式LCD螢幕(117.8*88.2mm)
校 正 輸入粗度標準片可自動校正
資料輸出 USB、SPC輸出埠、RS-232C介面
電源供應 AC變壓器/充電電池
充電電池 充電時間:4小時 (無列印時約量測1500次)
自動睡眠 30~600秒內無操作動作

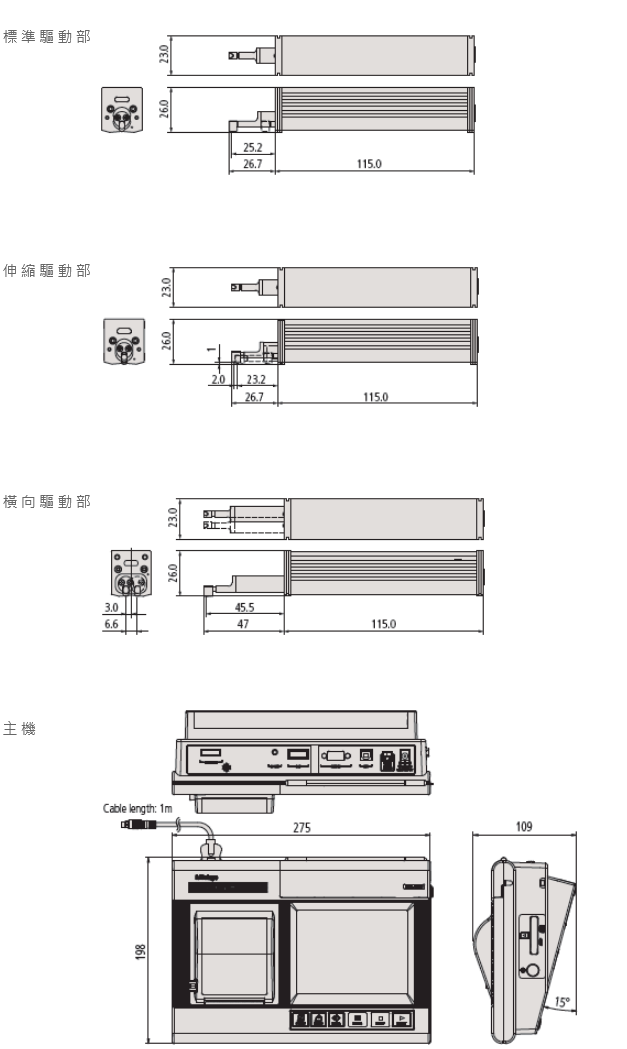

外觀尺寸 198*275*109mm
重 量 1.8kg
二、驅動部
驅動速度 量測：0.25mm/s、0.5mm/s、0.75mm/s
回歸：1mm/s
行程範圍 16mm
三、測頭部
測定方法 差動感應
測定範圍 360μm(-200 ~ +160μm)
測針材質 鑽石
測針半徑 2μm(-01)、5μm(-02)
測定壓力 0.75mN(-01)、4mN(-02)
可測半徑 最大圓40mm
四、標準配件
標準、伸縮機種：
12AAM475 信號線
12AAA217 平面鼻撬
12AAA218 圓柱鼻撬
12AAA216 支持架
12BAK700 校正台
12BAG834 觸控筆
12BAL402 螢幕保護片
270732 列印紙(5捲)
12BAL400 攜帶包
178-601 粗度標準片(3μm)
AC變壓器
操作說明書
快速便覽
保證書
橫向機種：
12AAM475 信號線
12AAE643 點接觸轉接器
12AAE644 V型轉接器
12BAK700 校正台
12BAG834 觸控筆
12BAL402 螢幕保護片
270732 列印紙(5捲)
12BAL400 攜帶包
178-605 粗度標準片(1μm)
AC變壓器
操作說明書
快速便覽
保證書
